喉箍jbt8870
发布时间：
2024-05-27
喉箍JBT8870，全称为JB/T 8870-1999，是一个关于喉箍的国家标准，主要涵盖了喉箍的尺寸、技术要求、材料等方面的规定。以下是对该标准的详细解释：
- 标准概述：
- JB/T 8870-1999是一个专门针对喉箍制定的技术条件标准。
- 喉箍作为一种紧固件，广泛应用于汽车、拖拉机、叉车、机车、船舶、矿山、石油、化工、制药、农业等各个领域的水、油、汽、尘等管道连接。
- 尺寸与代号：
- 标准中规定了喉箍的各参数尺寸的名称及代号，如：
- d：喉箍的公称直径，等于被夹紧软管的最大外径。
- l：箍壳与螺杆头长度之和。
- s：钢带厚度。
- b：钢带宽度。
- 1b2：箍壳的宽度。
- h：箍壳高度。
- 标准中规定了喉箍的各参数尺寸的名称及代号，如：
- 技术要求：
- 材料：钢带的活动端应有齿槽并延伸有足够的长度，使喉箍能在设计要求的夹紧范围内工作。
- 啮合：螺杆与钢带的啮合应牢固，不允许出现滑牙或脱落现象。
- 设计：箍壳不允许与钢带分离；各零部件应光洁，不得有毛刺和锐边；钢带应平整，不扭曲，钢带侧边应倒圆或卷边等。
- 分类：
- 在美式喉箍中，根据钢带的宽度不同，分为小美式（宽为8MM）、中美式（宽为10MM）和大美式（宽为12.7MM）。
- 应用：
- 该喉箍标准有效地解决了小直径软硬管连接时出现死角和液体、气体泄漏的问题。
- 该喉箍广泛用于机动车、石油化工、制药、食品酿酒、污水处理、净化除尘、汽车配件等机器的配套件。

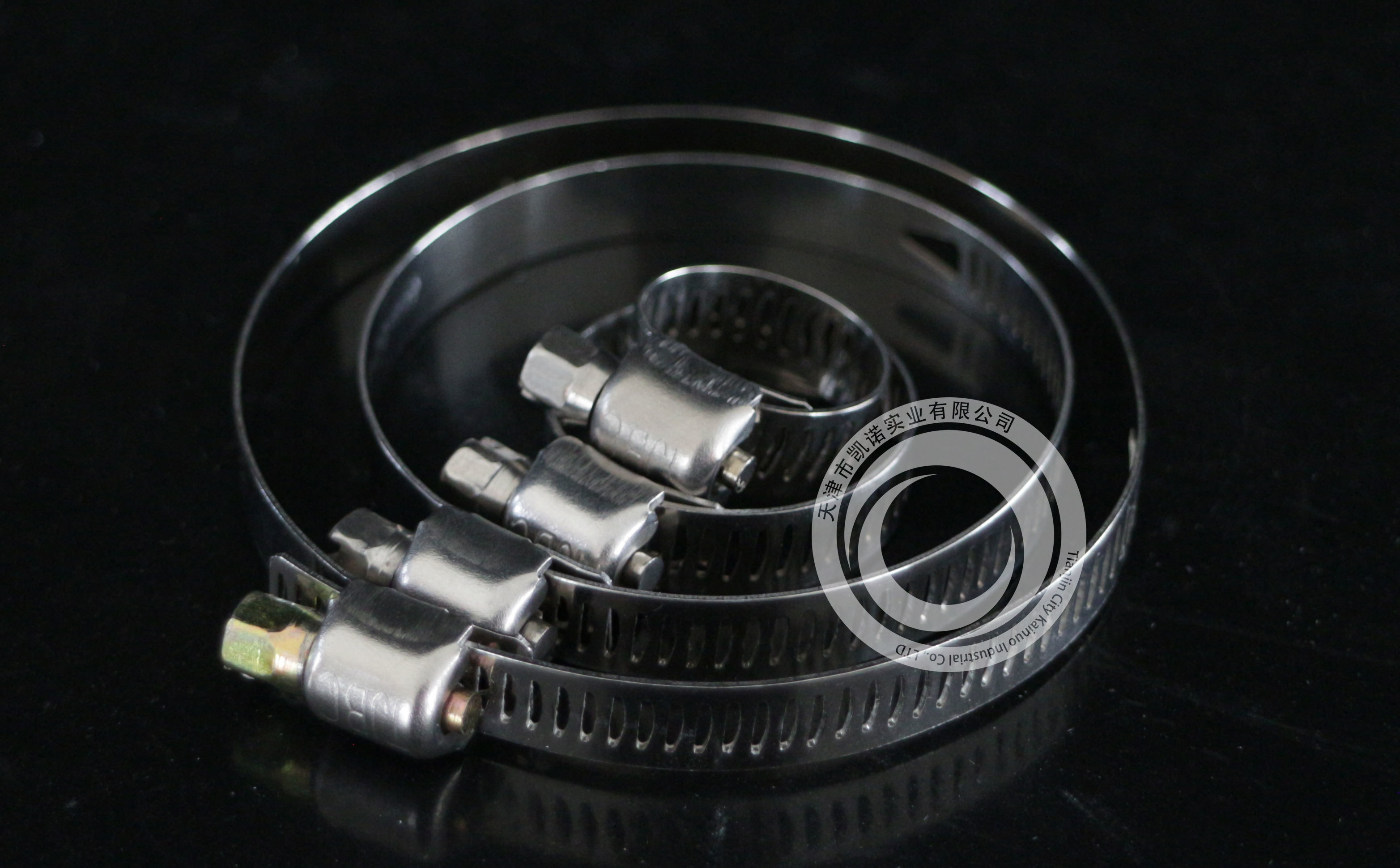

- 特点：
- 美式喉箍采用钢带透孔工艺，螺丝严密咬合钢带，操作便捷，加强产品使用效率。
- 喉箍钢带上的咬合槽是透过去的，镂空冲压成型，有矩形孔与柳叶孔两种槽形。
- 螺丝的牙嵌到槽里，锁紧时更有力，咬合精确。但需注意，由于钢带是透空的，在拉力较强时钢带容易拉断。
综上所述，喉箍JBT8870（JB/T 8870-1999）是一个全面规范喉箍设计、制造和检验的国家标准，确保了喉箍的质量和可靠性，广泛应用于各种管道连接中。
